Eigenschaften¶

Untenstehend werden einige ausgewählte Eingenschaften von Signalabschnitten beschrieben.

Einige Eigenschaften erlauben eine Auswahl der Definitionsart. Folgende Optionen können ausgewählt werden:

• Formel : Berechnungsvorschrift unter Verwendung von Parametern und Zahlen. Der Wert, welcher sich aus der Berechnungsvorschrift ergibt, wird hinter dem Ausdruck angezeigt. Die Vorschau des sich ergebenden Signalverlaufes kann direkt auf Basis des berechneten Wertes erfolgen.

• Eingangssignal : Name des zu verwendenden Eingangssignals. Durch die Verwendung eines Eingangssignals ist es möglich, einen Signalverlauf mit einem aus der Testumgebung stammenden Signals zu beeinflussen. Der schlussendlich stimulierte Wert kann daher erst zur Laufzeit des Tests ermittelt werden. In der Vorschau wird daher der Verlauf des Segmentes nur gestrichelt angezeigt. Weitere Details siehe Eingangssignal.

Dauer¶

Die meisten Segmente haben die Eigenschaft Dauer, welche die Zeit in Sekunden angibt. Das SignalValue-Segment und das Operation-Segment haben keine Dauer-Eigenschaft, da sich bei diesen Segmenten die Dauer aus den verwendeten Daten bzw. Segmenten ergibt.

Kommentar¶

Im Allgemeinen kann für jeden Abschnitt ein Kommentar angegeben werden. Die optionale Kommentar-Eigenschaft kann beispielsweise dazu dienen, eine mit der Segmentdefinition verknüpfte Beschreibung zu verfassen, die zum besseren Verständnis des Abschnittes dient.

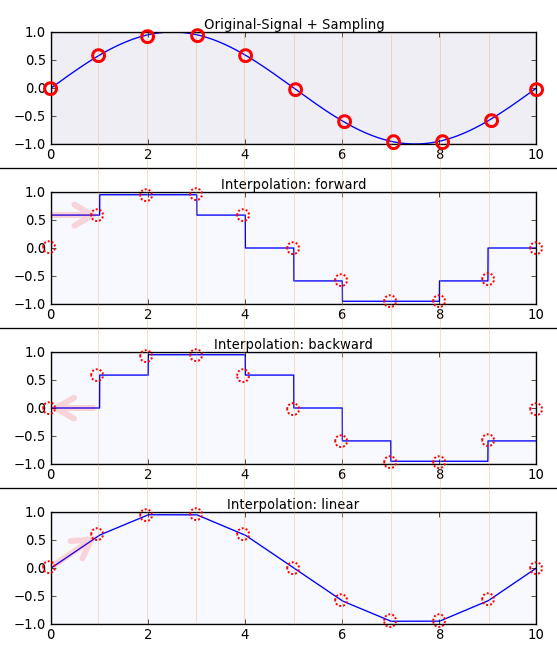

Interpolation¶

Diese Eigenschaft steht für die Segment-Typen SignalValue-Abschnitt und DataFile-Abschnitt zur Verfügung.

Folgende Optionen können ausgewählt werden:

• forward : Der Datenwert wird für den Zeitabschnitt zwischen zwei Abtastpunkten konstant auf dem Wert des folgenden Abtastpunkts gehalten

• backward : Der Datenwert wird für den Zeitabschnitt zwischen zwei Abtastpunkten konstant auf dem Wert des vorausgehenden Abtastpunktes gehalten

• linear : Der Datenwert folgt zwischen zwei Abtastpunkten der Geraden durch die beiden Abtastpunkte.
