Traces und Signale aus Tracedateien wählen¶

Im Reiter Tracedateien wird der für die Traceanalyse relevante Inhalt von Tracedateien als Baumstruktur angezeigt. Durch Drag-and-drop-Operationen in den Reiter Signalaufnahmen können diese Elemente benutzt werden, um dort die Signalgruppen zu definieren. Wie dies im Einzelnen geschehen kann, wird im Folgenden beschrieben.

Drag-and-drop von Tracedateien und Signalgruppeneinträgen

Tracedateien und der den spezifischen Signalgruppen übergeordnete allgemeine Ordner Signalgruppen verhalten sich beim Drag-and-drop gleich. Wenn man eine Datei mit nur einer Aufnahme zieht und sie an einer leeren Stelle fallen lässt, wird automatisch eine neue Signalgruppe mit einer Aufnahmegruppe erstellt und die Aufnahme der Aufnahmegruppe hinzugefügt. Der Name der Signalgruppe entspricht der Aufnahmegruppe in der Tracedatei. Wird die Datei in einer bestehenden Signalgruppe oder Aufnahmegruppe fallengelassen, so wird die Aufnahme der Aufnahmegruppe oder der ersten Aufnahmegruppe der Signalgruppe hinzugefügt.

Enthält die Datei mehrere Aufnahmen, so wird beim Fallenlassen an leerer Stelle ein Dialog geöffnet, der die Auswahl der Aufnahmegruppen erlaubt, die angelegt werden sollen. Lässt man so eine Datei auf einer bestehenden Signalgruppe oder Aufnahmegruppe fallen, so kann man auswählen, welche Aufnahmen hinzugefügt werden sollen.

Drag-and-drop von Signalgruppen und Aufnahmen

Spezifische Signalgruppen und der den Aufnahmen übergeordnete allgemeine Ordner Signalgruppen verhalten sich beim Drag-and-drop gleich. Wenn man eine Signalgruppe mit nur einer Aufnahme zieht und sie an einer leeren Stelle fallen lässt, wird automatisch eine neue Signalgruppe mit einer Aufnahmegruppe erstellt und die Aufnahme der Aufnahmegruppe hinzugefügt. Der Name der Signalgruppe entspricht der Aufnahmegruppe in der Tracedatei. Wird eine Signalgruppe in einer bestehenden Signalgruppe oder Aufnahmegruppe fallengelassen, so wird die Aufnahme der Aufnahmegruppe oder der ersten Aufnahmegruppe der Signalgruppe hinzugefügt.

Enthält die Signalgruppe mehrere Aufnahmen, so wird beim Fallenlassen an leerer Stelle ein Dialog geöffnet, der die Auswahl der Aufnahmegruppen erlaubt, die angelegt werden sollen. Lässt man eine Datei auf einer bestehenden Signalgruppe oder Aufnahmegruppe fallen, so kann man auswählen, welche Aufnahmen hinzugefügt werden sollen.

Drag-and-drop von Aufnahmen

Drag-and-drop einzelner Aufnahmen funktioniert analog zum Drag-and-drop von Signalgruppen mit nur einer Aufnahme.

Drag-and-drop mehrerer Signale

Wenn man den Eintrag „Signale“ aus einer Tracedatei in eine Signalgruppe zieht, so werden alle Signale unter diesem Eintrag der Signalgruppe hinzugefügt, sofern sie nicht schon existieren.

Wird der Eintrag an eine leere Stelle gezogen, so wird eine neue Signalgruppe mit allen Signalen angelegt.

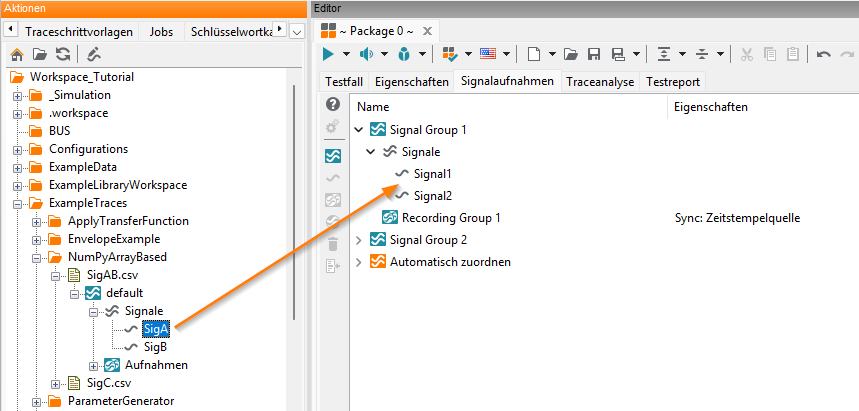

Drag-and-drop einzelner Signale

Wenn man ein einzelnes Signal zieht und in einer Signalgruppe fallen lässt, so wird das Signal der Signalgruppe hinzugefügt, sofern es nicht schon existiert.

Wird das Signal an eine leere Stelle gezogen, so wird es einer neuen Signalgruppe hinzugefügt.

Konfiguration von Tracedateien (CSV-Format)

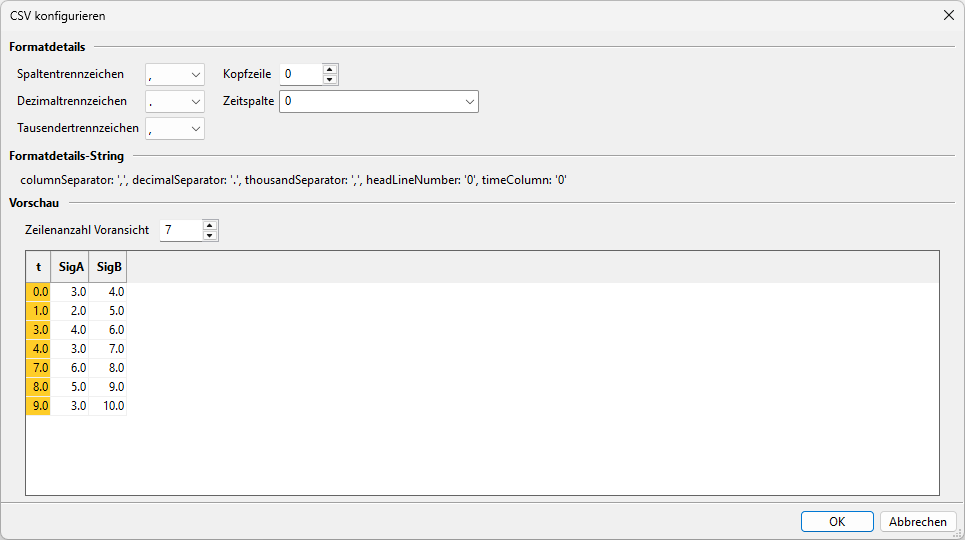

Bestimmte Typen von Tracedateien erfordern eine Konfiguration der Tracedatei. Dies betrifft zum Beispiel CSV-Dateien. Ein Doppelklick auf eine CSV-Datei im Tracedateien-Reiter oder der Drag-and-Drop einer solchen öffnet einen Dialog mit den vorhandenen Einstellungsmöglichkeiten. Die vorgenommenen Einstellungen werden parallel zur Tracedatei in einer gleichnamigen .info-Datei abgelegt.
