Signalexport (Signalaufnahme)¶

ecu.test bietet die Möglichkeit, beliebige Signale zu neuen Signalaufnahmen zusammenzufassen und für eine spätere Weiterverwendung als Tracedatei zu exportieren. Dazu können in Episoden Signalaufnahme-Schritte () via Toolbar oder Kontextmenü eingefügt werden.

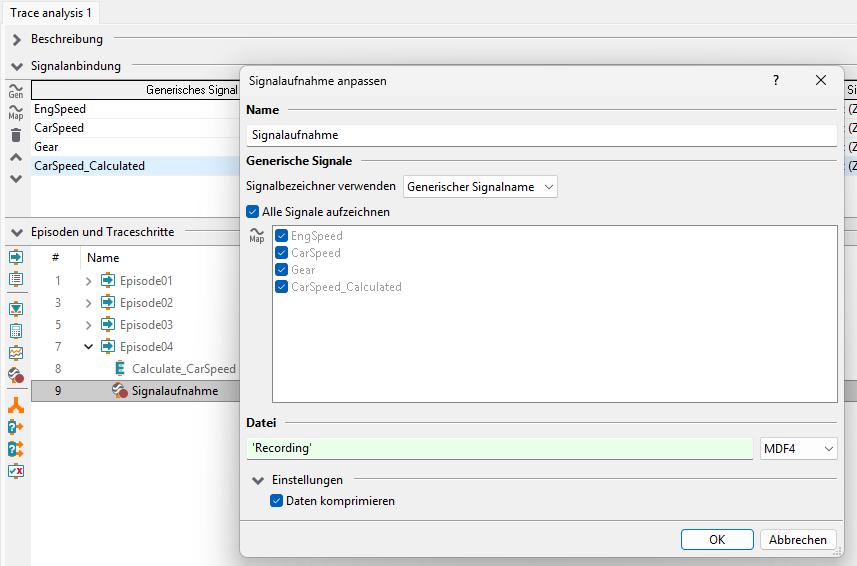

Der daraufhin erscheinende Dialog Signalaufnahme anpassen bietet folgende Einstellmöglichkeiten:

• Name der Signalaufnahme

• Option „Signalbezeichner verwenden“

  Die Signale können unter einem der aufgeführten Bezeichner gespeichert werden:

  • Generischer Signalname

  • Mappingname

  • Mappingziel

  • Aus Aufnahmedatei

  Sollte für ein Signal der gewählte Bezeichner nicht definiert sein, wird automatisch der generische Signalname verwendet. Berechnete Signale werden immer unter ihrem generischen Signalnamen gespeichert.

• Auswahl der zu exportierenden Signale

• Dateiname

  Hier kann ein Basis-Dateiname ohne Pfadangaben und ohne Dateierweiterung angegeben werden. ecu.test wird daraus während der Analyse automatisch eindeutige Dateinamen ableiten.

  Die Ableitung eindeutiger Dateinamen erfolgt nach dem Schema <ReportOrder>Job_<Laufnummer>__<Aufnahmenummer>_Dateiname.<Endung>

  Dabei entspricht <Laufnummer> der im Report gezeigten Nummer des Analyselaufes und <Aufnahmenummer> einer fortlaufenden Nummer, die pro Analyselauf jeweils neu mit 1 beginnt. Die <Endung> wird je nach gewähltem Dateityp vergeben.

  Alternativ kann hier ein absoluter Dateiname inklusive Pfad ohne Dateierweiterung angegeben werden. ecu.test übernimmt dann diesen Namen samt Pfad. Existiert am angegebenen Ort bereits eine Datei mit diesem Namen, dann wird an den Namen eine laufende Nummer in Klammern angehängt. Bestehende Dateien werden nicht überschrieben.

• Dateityp

  Es kann gewählt werden, ob eine Datei vom Typ MDF4, MDF3, CSV oder ASTRACE exportiert werden soll.

• Daten komprimieren

  Nur für MDF4-Format. Daten innerhalb der Datei können komprimiert gespeichert werden. Dies reduziert die Dateigröße teils deutlich.
