Erstellen einer einfachen Traceanalyse

Nach der Anbindung des zu analysierenden Signals „CarSpeed“ soll nun die eigentliche Traceanalyse erstellt werden. In diesem Tutorial wird hierzu ein Berechnungsschritt verwendet. Berechnungsschritte lassen sich unkompliziert erstellen und sind gut geeignet für Problemstellungen, welche sich durch einen Python-Ausdruck formulieren lassen. Innerhalb des Ausdrucks steht eine Vielzahl an vordefinierten Analysefunktionen zur Verfügung (z.B. Edge, HoseAbsolute, siehe Zusätzliche Funktionen für Ausdrücke), wodurch sich auch komplexere Zusammenhänge prüfen lassen.

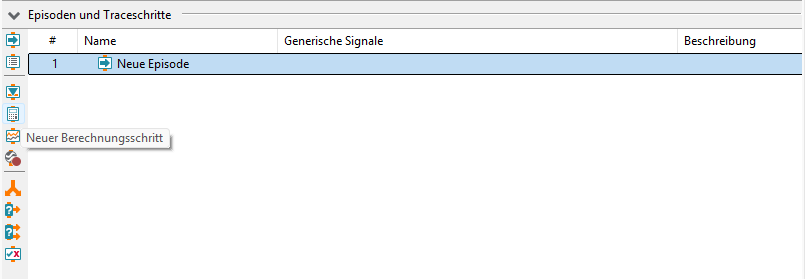

Klicken Sie zum Anlegen eines neuen Berechnungsschritts innerhalb des Traceanalyse-Editors unter Episoden und Traceschritte auf das Symbol Calc_Symbol („Neuer Berechnungsschritt“).

../../_images/Tutorial_CreateNewCalculationstep.png

Erstellen eines neuen Berechnungsschritts

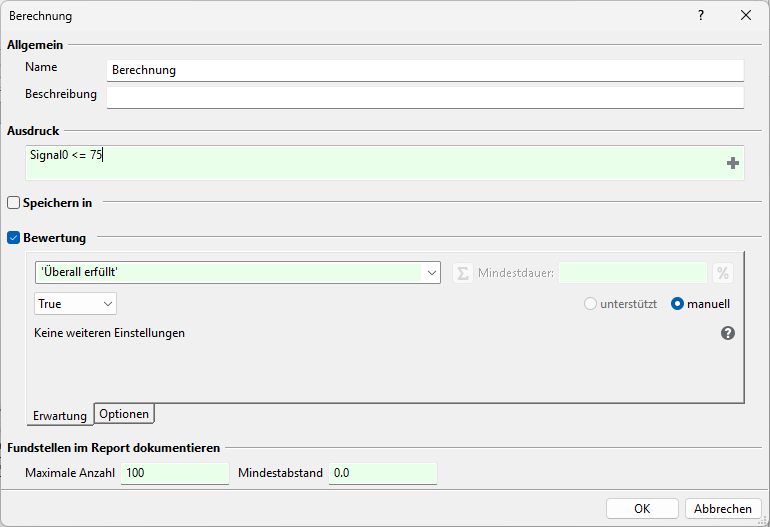

Im Einstellungsdialog für den Berechnungsschritt klicken Sie in die Zeile Ausdruck und drücken auf der Tastatur die Taste „Pfeil nach unten“. Es öffnet sich eine Auswahlliste. Hier wählen Sie das bereits angelegte Signal „Signal0“ mit einem Doppelklick aus. Ergänzen Sie den Ausdruck um den Grenzwertvergleich „<= 75“.

Das Anpassen weiterer Einstellungen des Berechnungsschritts ist für dieses Tutorial nicht erforderlich. Der fertig ausgefüllte Dialog sollte wie folgt aussehen:

../../_images/Tutorial_NewCalculationstepSettings.png

Parametrieren eines Berechnungsschritts

Bestätigen und schließen Sie den Dialog des Berechnungsschritts über die Schaltfläche OK. Fügen Sie nun noch einen Plot hinzu, in dem das Signal und die Ergebnisse der Berechnung visualisiert werden sollen. Klicken Sie dazu unter Episoden und Traceschritte am linken Rand des Traceanalyse-Editors auf die Schaltfläche Plot_Symbol (Neuer Plot) und übernehmen Sie die vorgeschlagenen Optionen per Klick auf OK.

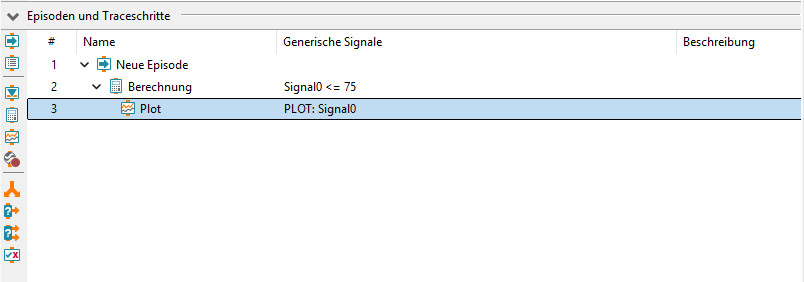

Die fertige Analyse sollte wie folgt aussehen:

../../_images/Tutorial_SimpleAnalysis_ReadyForAnalysis.png

Fertige Traceanalyse

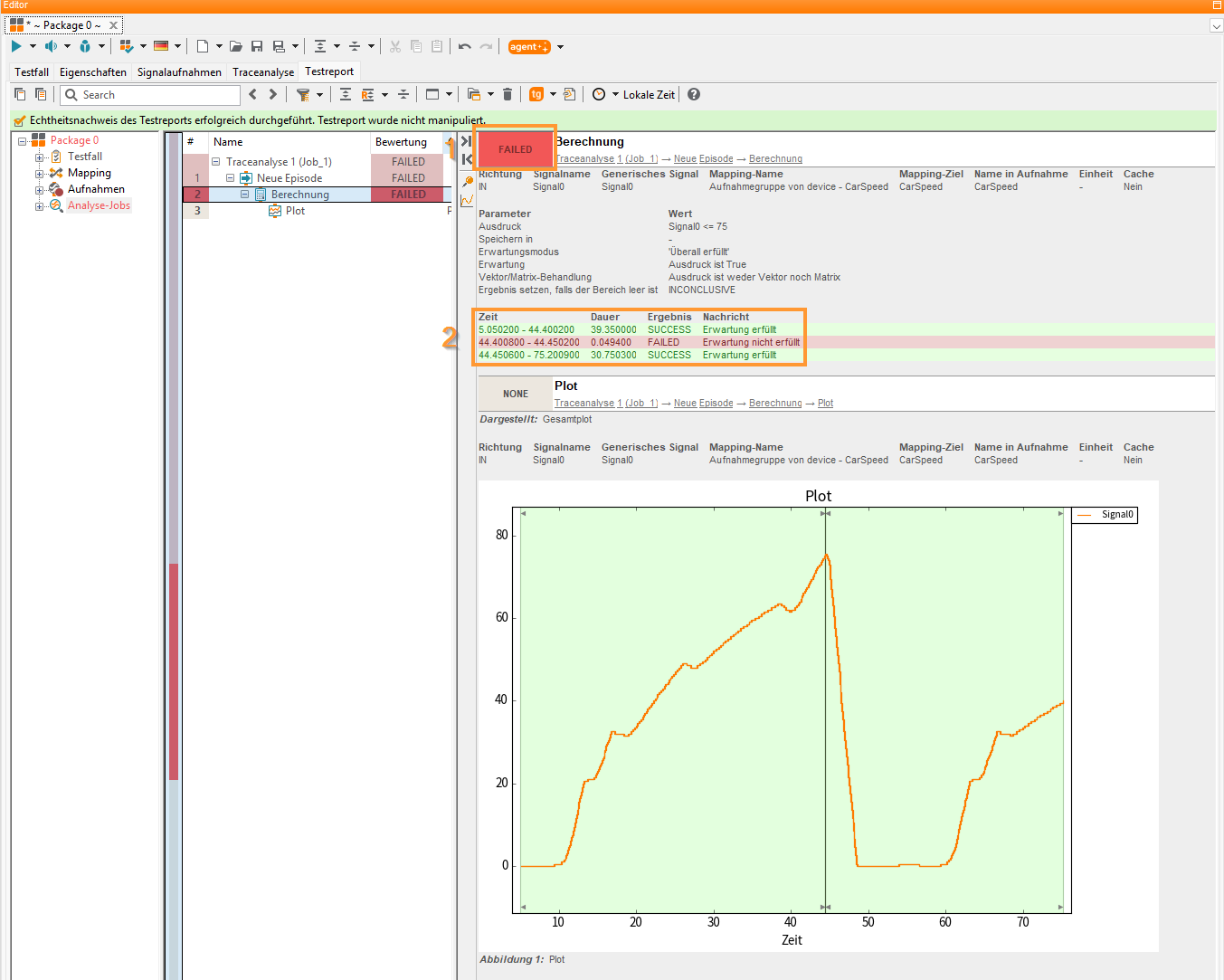

Nach Ausführen der Traceanalyse (siehe vorheriger Abschnitt) wird im Reiter Testreport das Ergebnis angezeigt. Navigieren Sie im Reportbaum bis zum Berechnungsschritt. Ist dieser selektiert, werden im rechten Teilfenster Details zu dessen Ausführung angezeigt:

../../_images/Tutorial_SimpleAnalysis_Testreport.png

Anzeige der Testergebnisse

Dem Report sind die folgenden zentralen Analyseergebnisse zu entnehmen:

  1. Der Grenzwert von 75 km/h wurde nicht eingehalten. Die Traceanalyse liefert deshalb als Ergebnis FAILED.

  2. Die Grenzwertverletzung fand zwischen Messzeit 44,400800 und 44,450200 statt.

Info

Statt den Grenzwert explizit im Berechnungsschritt zu hinterlegen, ist es möglich den Namen einer Packagevariable anzugeben.

Weitere Möglichkeiten und Elemente zur Analyse

Es existieren neben Berechnungsschritten noch weitere Elemente, die für die Analyse verwendet werden können. Nähere Informationen dazu gibt es im Abschnitt: Entwerfen von Traceanalysen.
