Fenster „Globales Mapping“¶

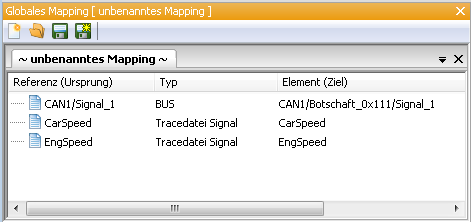

Das Fenster Globales Mapping beinhaltet für jedes (in einem separaten Reiter) geöffnete globale Mapping die aus dem Reiter Mapping vertraute Tabelle:

In der Spalte Referenz (Ursprung) steht der Mapping-Name, in der Spalte Element (Ziel) der Originalname des Signals, auf welches der Mapping-Name verweist. Die Spalte Typ gibt Auskunft über die Herkunft dieses Signals (entweder „Tracedatei-Signal“ oder „BUS“).

Nach Rechtsklick auf eine Zeile der Tabelle erscheint ein Kontextmenü mit folgenden Optionen:

• Bearbeiten:

  Öffnet den Dialog Mapping-Item editieren (siehe unten).

• Entfernen:

  Löscht das gewählte Mapping-Item.

Ein Doppelklick auf eine Zeile öffnet den Dialog Mapping-Item editieren.

Hier kann der Mapping-Name beliebig geändert werden. Dabei besteht die Möglichkeit, diese Namensänderung auch in allen Packages im Packageverzeichnis und/oder allen Mapping-Dateien im Datenverzeichnis zu übernehmen. Darüber hinaus werden je nach geöffnetem Mapping-Item Informationen aus der zugehörigen Datenbasis („Tracedatei-Signal“ oder „BUS“) angezeigt.
