Reiter „Mapping“¶

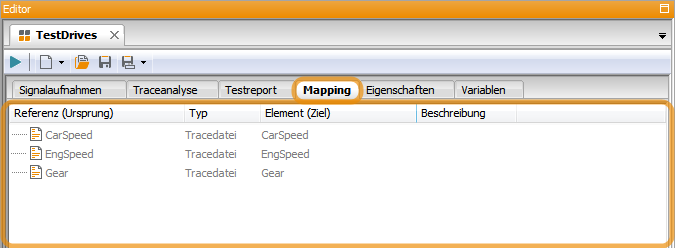

Im Reiter Mapping sind tabellarisch alle erstellten Mapping-Items aufgelistet.

In der Spalte Referenz (Ursprung) steht der Mapping-Name, in der Spalte Element (Ziel) der Originalname des Signals, auf welches der Mapping-Name verweist. Die Spalte Typ gibt Auskunft über die Herkunft dieses Signals (entweder „Tracedatei-Signal“ oder „BUS“).

Nach Rechtsklick auf eine Zeile der Tabelle erscheint ein Kontextmenü mit folgenden Optionen:

• Bearbeiten:

  Öffnet den Dialog Mapping-Item editieren (siehe unten).

• Entfernen (nur falls in einem geöffneten globalen Mapping ein Mapping-Item mit gleichem Mapping-Namen existiert):

  Löscht das gewählte Mapping-Item.

• Hinzufügen zum globalen Mapping:

  Übernimmt das gewählte Mapping-Item in das aktuelle globale Mapping (im Fenster Globales Mapping.)

• Zusammenfassen gleicher Elemente:

  Verweisen mehrere Mapping-Namen auf den gleichen Originalnamen (gleicher Eintrag in Spalte Element (Ziel)), kann man mithilfe dieser Option alle bis auf eines jener Mapping-Items entfernen, so dass anschließend noch genau je ein Mapping-Name auf jeden Originalnamen verweist.

Ein Doppelklick auf eine Zeile öffnet den Dialog Mapping-Item editieren.

Hier kann der Mapping-Name beliebig geändert werden. Dabei besteht die Möglichkeit, diese Namensänderung auch in allen Packages im Packageverzeichnis und/oder allen Mapping-Dateien im Datenverzeichnis zu übernehmen. Darüber hinaus werden je nach geöffnetem Mapping-Item Informationen aus der zugehörigen Datenbasis („Tracedatei-Signal“ oder „BUS“) angezeigt.
