Reiter „Traceanalyse“¶

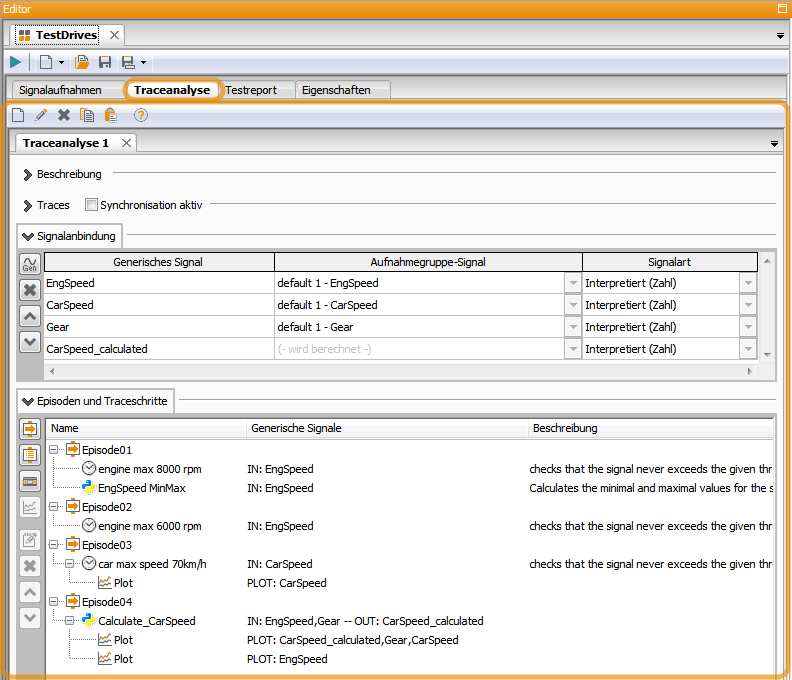

Im Reiter Traceanalyse findet der eigentliche Entwurf von Traceanalysen (innerhalb eines Packages) statt.

Am oberen Rand befindet sich eine Symbolleiste mit vier Schaltflächen.

Damit kann man (von links nach rechts):

• eine neue Traceanalyse erstellen,

• die aktuelle Traceanalyse umbenennen,

• die aktuelle Traceanalyse löschen,

• die aktuelle Traceanalyse kopieren,

• eine kopierte Traceanalyse einfügen,

• diese Hilfe öffnen.

Darunter befindet sich für jede Traceanalyse des aktuellen Packages ein separater Reiter, welcher in folgende vier Bereiche unterteilt ist:

• Beschreibung:

  Hier kann eine Beschreibung der Traceanalyse hinterlegt werden.

• Synchronisation:

  In diesem Bereich kann eine Synchronisation von Traces konfiguriert werden.

• Signalanbindung:

  Hier erfolgt die zentrale Verwaltung von Generischen Signalen, welche von den Traceschritten der Analyse verarbeitet werden.

• Episoden und Traceschritte:

  An dieser Stelle wird der eigentliche Ablauf der Traceanalyse durch Einfügen von Traceschritten in einzelne Episoden strukturiert und festgelegt. Der genaue Vorgang ist in den Abschnitten Traceschrittvorlagen verwenden sowie Signalverarbeitung mit Traceschritten beschrieben.
