Tab Buszugriff

../../../_images/TCF_Editor_4.png

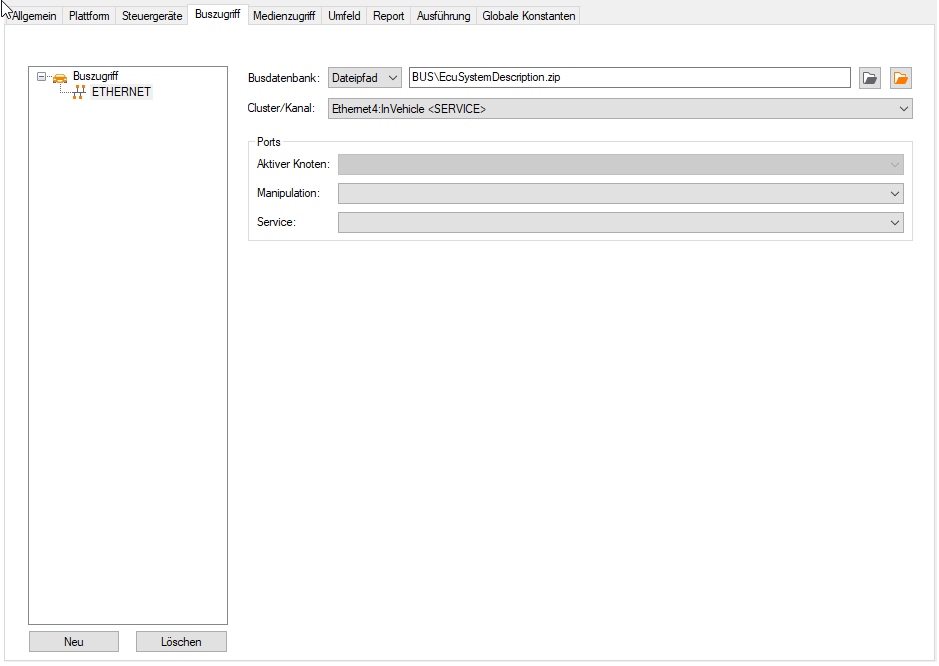

Mit Hilfe des Tabs Buszugriff kann auf verschiedene Busse der Steuergeräte zugegriffen werden. Der Aufbau dieses Tabs ähnelt dem Tab Tab Steuergeräte. Im linken Teil ist die Verwaltung der Bussysteme angeordnet. Hier können Bussysteme eingetragen und gelöscht, sowie zwischen den einzelnen Bussystemen gewechselt werden. Im rechten Teil kann die Software für den Buszugriff, sowie die dazugehörige Datei ausgewählt werden. Diese Datei beinhaltet eine Datenbank, die alle Informationen, die in einem vernetzten Bussystem verarbeitet werden, sowie deren Beziehungen untereinander enthält.

Es werden DBC-, ARXML- und LDF-Dateien unterstützt. ARXML Datenbanken können mehrere Cluster bzw. Kanäle enthalten, so dass bei Angabe einer solchen Datenbank zusätzlich noch der zu verwendende Cluster bzw. Kanal ausgewählt werden muss. Dazu können auch globale Konstanten genutzt werden. Was ausgewählt wird, hängt von der Art der Datenbank ab:

ARXML welche einen Bus beschreibt

Es wird der Cluster ausgewählt. Informationen aller Kanäle des Clusters werden zusammengeführt.

ARXML welche einen Ethernet-Service oder Socket-Adapter beschreibt

Es wird der Cluster, der Kanal und ggf. das Protokoll ausgewählt.

LDF

Keine Auswahl nötig. Das Feld zeigt den in der Datenbank hinterlegten Busnamen, sofern es einen gibt.

DBC

Keine Auswahl nötig.

Alle gennanten Dateiformate können ebenso als Zip-Archiv angegeben werden. Das Archiv darf jedoch nur eine einzelne Datei enthalten, mit Ausnahme von AUTOSAR XML. Im Falle von AUTOSAR XML werden Zip-Archive mit mehreren Dateien unterstützt, wenn sie inhaltlich zusammenpassen und nicht kollidieren.

Info

Busdatenbanken können auch via test.guide-Artefakt bezogen werden. Konfigurieren Sie dazu ein test.guide Depository in den Einstellungen. Das Depository ist dann als Dateiquelle auswählbar.

Die Schnittstelle Aktiver Knoten wird zum Lesen von Signalen und Botschaften verwendet. Darüberhinaus ist ein additives (nicht zyklisches) Senden von Botschaften möglich. Einige Bus-Ports (u.a. die hardwarenahen Busanbindungen) unterstützen über diese Schnittstelle außerdem das Überwachen von Botschaften (minimale und maximale Zykluszeit, Anzahl der empfangenen Botschaften, CRC Check,…). Zur Manipulation von Signalen und Botschaften in Restbussimulation oder Gateway ist die Angabe eines Ports für die Schnittstelle Manipulation notwendig.
