Tab Umfeld¶
Auf dem Tab Umfeld können die verwendeten Systeme für Umfeldsimulationstools ausgewählt und konfiguriert, sowie Umfeldkommunikationssysteme eingerichtet werden.
Konfiguration eines Umfeldsimulationszugriffs¶
Der Knoten Umfeldsimulation ermöglicht die Konfiguration von Systemen für Umfeldsimulationstools.

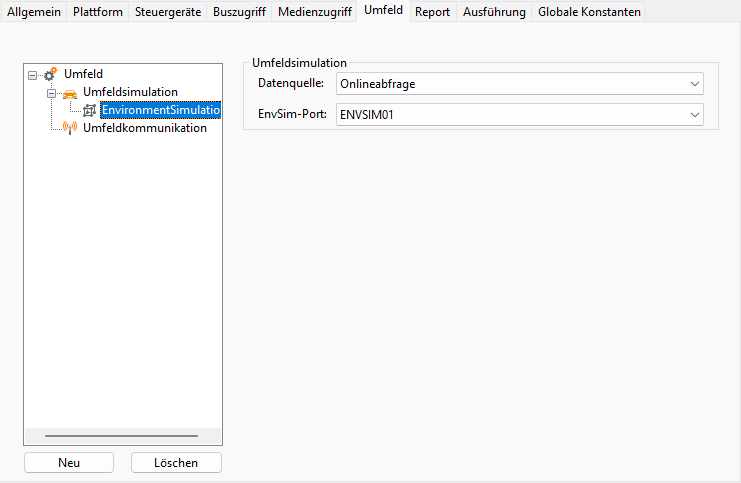

Nachdem mit Neu ein neues System angelegt wurde, kann als Datenquelle der Online- oder Offlinezugriff konfiguriert werden. Beim Onlinezugriff wird ein entsprechender Port gewählt, beim Offlinezugriff eine Offlinedatei.
Onlinezugriff¶
Für den Onlinezugriff muss ein Port ausgewählt werden. Zur Auswahl stehen die Namen der in der aktiven Testbenchkonfiguration angelegten ENVSIM-Ports.
Offlinezugriff¶
Wird die gewählte Umfeldsimulationssoftware für den Offlinezugriff konfiguriert, so muss eine
Offlinedatei angegeben werden. Diese Datei kann direkt in das Textfenster eingegeben werden.
Anstatt der manuellen Eingabe kann die Datei über einen Dialog ausgewählt werden, der mit dem
nachstehenden Dateiauswahl-Button (
) geöffnet wird.
Offlinedateien lassen sich im Tab Umfeldsimulation per Rechtsklick erstellen.
Dialog „Auswahl Offlinedatei“¶

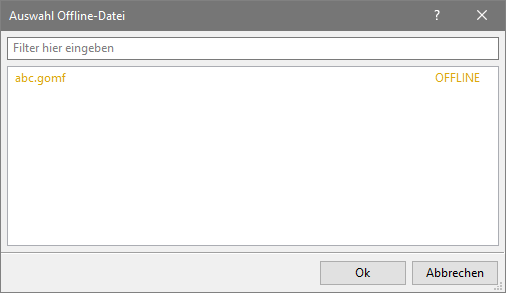

In diesem Dialog werden die möglichen Offlinedateien zur Auswahl angezeigt. Ein Eingabefeld ermöglicht es die Auswahlliste zu filtern. Die Verwendung der Wildcards ‚?‘ und „*“ sowie die Verknüpfung von Filtern mit „and“ und „or“ ist dabei möglich. In der Auswahlliste werden verschiedene Farben zur Unterteilung verwendet:
Schwarze Einträge stellen Dateien dar, die nur auf dem Remote-Rechner (auf dem die zugeordnete Software läuft) vorhanden sind. Beim Start der Testumgebung werden diese Dateien bei Bedarf lokal auf den Rechner kopiert, auf dem ecu.test gestartet wurde.
Gelb dargestellte Einträge sind Dateien, die bereits lokal auf dem Rechner vorhanden sind, also bereits kopiert wurden.
Info
Um Offlinedateien vom Remote-Rechner abzufragen, muss das Verzeichnis (Pfad auf dem Remote-Rechner) für das gewünschte Tool in der Testbenchkonfiguration korrekt angegeben sein. Ist dies nicht der Fall oder wurde kein Port ausgewählt, erscheinen nur die gelben, lokal vorhandenen Dateien.
Soll die ausgewählte Datei wieder aus der Konfiguration entfernt werden, kann dies durch das Löschen
des Eintrages im Textfeld oder mit Hilfe des Löschen-Buttons (
) erfolgen.
Konfiguration eines Umfeldkommunikationszugriffs¶
Der Knoten Umfeldkommunikation ermöglicht die Konfiguration von Umfeldkommunikationsystemen.

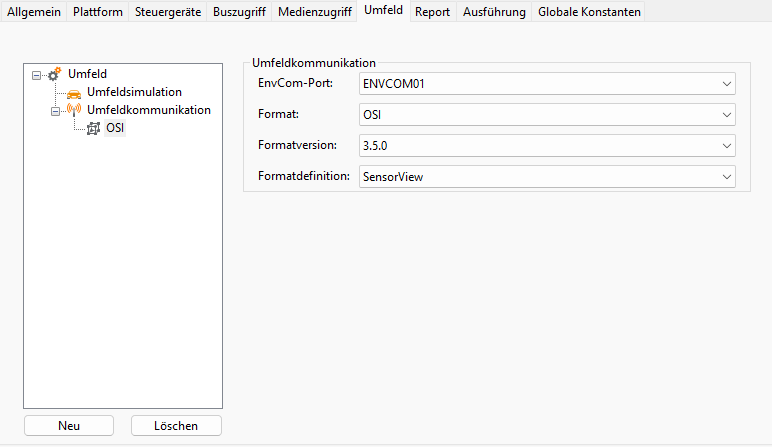

Nachdem mit Neu ein neues System angelegt wurde, kann als Datenquelle ein entsprechender Port gewählt werden. Zur Auswahl stehen die Namen der in der aktiven Testbenchkonfiguration angelegten ENVCOM-Ports. ENVCOM-Ports können für die folgenden Tools angelegt werden:
Die weiteren Konfigurationsmöglichkeiten erlauben die Spezifizierung des Formats (z.B. OSI), der Formatversion und der konkreten Formatdefinition (z.B. GroundTruth bei OSI), die zur Extraktion der Nachrichten benötigt werden.
